Các bạn tìm trên mach xem có con TL431 không. nếu có thì mới hack được. đặc điểm của con đó rất dễ tìm. nó thường thường ở gần con opto quang hay còn gọi là cách ly quang.

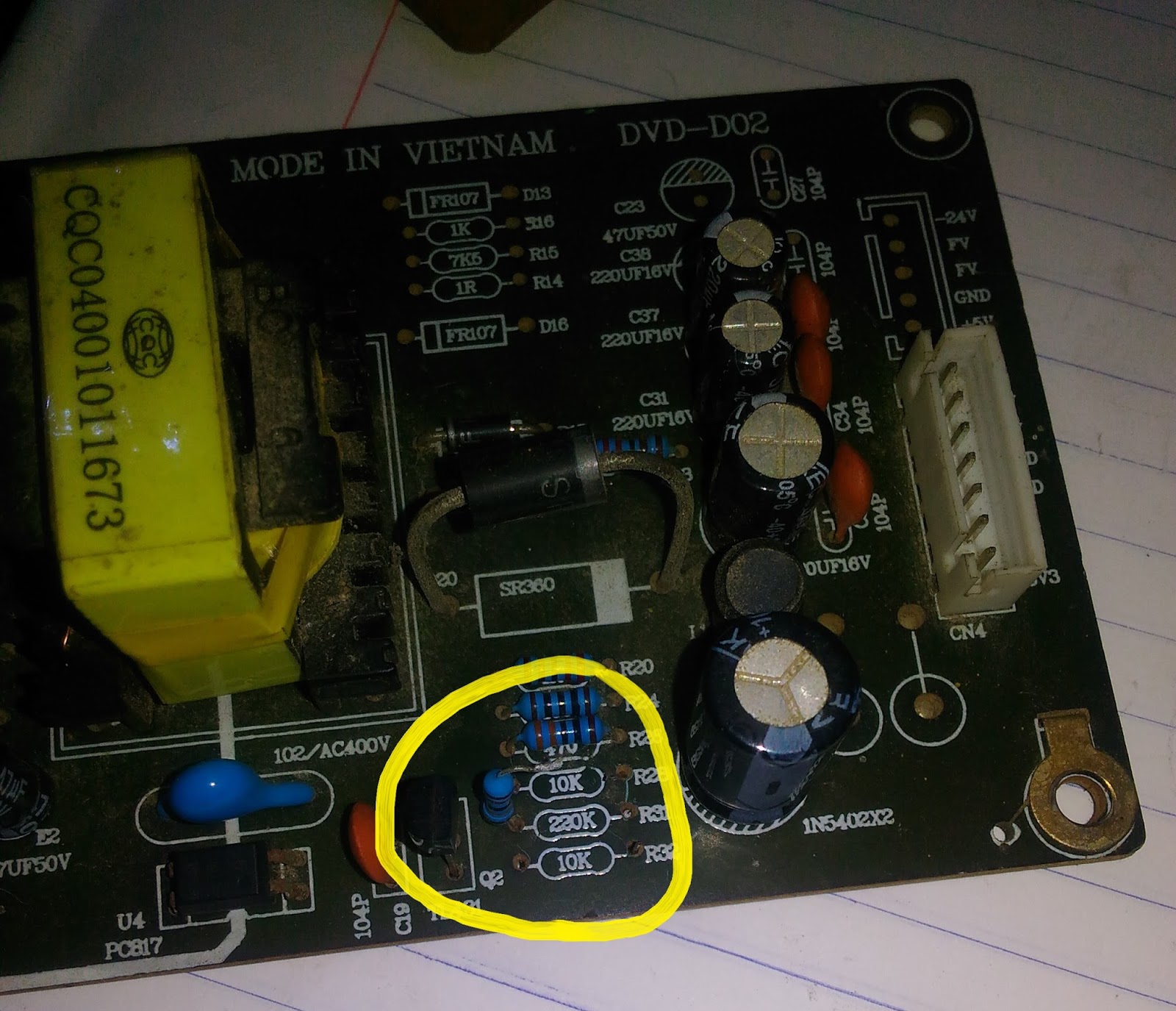

  • khoanh đỏ là con opto quang [ cách ly quang ]
  • khoanh vàng là con TL431.

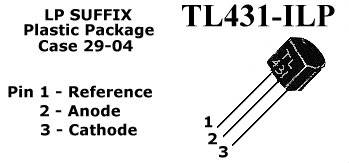

    Sau khi xác định được con TL43. các bạn để ý chân 1 của nó sẽ có 3 con điện trở.

  •  sẽ có 2 con nối song song với nhau từ nguồn âm về chân 1 của con TL431.
  • và 1 con nối từ nguồn dương về chân 1 của con TL431.

Sau khi sạc định được 3 con điện trở. bạn loại bỏ 2 con có trị số điện trở thấp nhất. và giữ lại con điện trở có trị số cao nhất trong 3 con. các bạn để ý mạch của mk có 1 con 1k ohm, 1 con 56k ohm và con 3k ohm. mk sẽ giữ lại con 56k ohm. và loại bỏ hai con còn lại.

mạch này mk giữ lại con 220k ohm. 2 con còn lại mk loại bỏ.

cuối cùng bạn chỉ việc thay 2 con điện trở đó bằng một con biến trở 10k. hoặc lớn hơn.

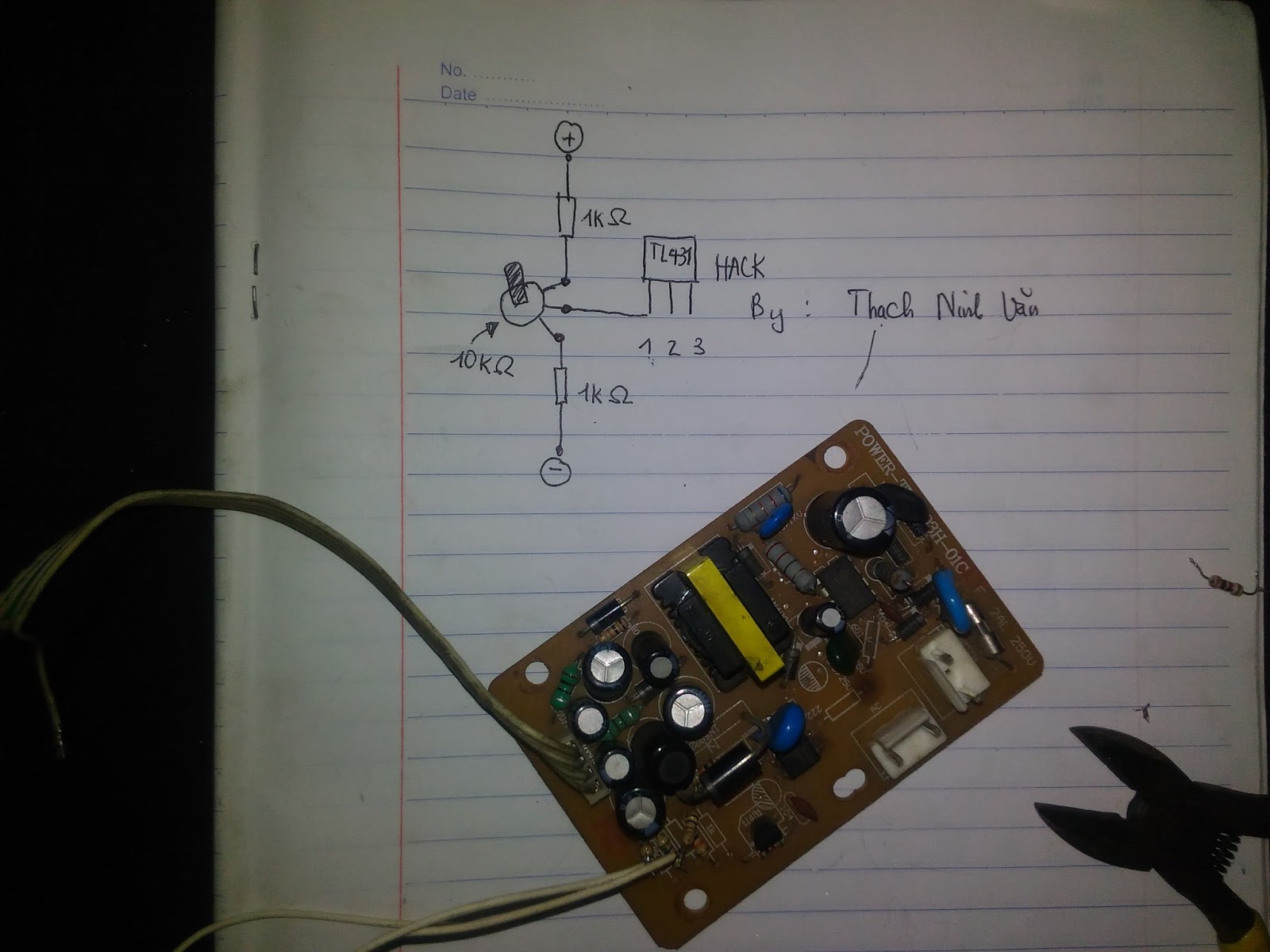

    Các bạn hàn biến trở như sơ đồ trên nhé. à mà các bạn bỏ 2 con điện trở 1k đi nhé. 2 con đó lắp vô đó hơi thừa =]].
 dưới đây là một số hình ảnh sau khi mk câu biến trở trực tiếp vào mạch.
             áp lớn nhất mà bộ nguồn này của mk đạt được là 24v .

TRUNG TÂM SỬA CHỮA ĐIỆN TỬ QUẢNG BÌNH
MR. XÔ - 0901.679.359 - 80 Võ Thị Sáu, Phường Quảng Thuận, tx Ba Đồn, tỉnh Quảng Bình
Sửa điện tử tại Quảng Bình

      áp thấp nhất là 1 phẩy mấy vol. do áp bị trôi và nhẩy liên tục khi xuống thấp lên mk ko chụp kịp =]]


Cuối cùng là mk xin hết. chúc các bạn chơi vui vẻ nhé. cẩn thận tử thần đợi bạn ngoài cửa hahaha
