+ Mạch Nguyên Lý.

–  đây là mạch nguyên lý các bạn nhé, mình đã phân biệt các đường tín hiệu và đường nguồn bằng các màu khác nhau. Do mạch này có nhiều điện trở và nối dây lằng nhằng lên mk rất là nản khi ngồi vẽ mạch cho những bạn không chuyên và chưa được chuyên nghiệp,

+ Lưu Ý.

Giá trị linh kiện trong sơ đồ bằng giá trị linh kiện mạch thật của mình bác bạn nhé.Mạch sử dụng nguồn từ 6v – 30v. Nguồn cấp cho Lm358 là 5v thôi nhé. Trong sơ đồ có hai con linh kiện U1:A và U1:B. hai cái đó cùng là một con Lm358 nhé các bạn.Mạch này mình cũng đã câu dây bằng tay nhưng không chạy, có lẽ là do mình làm không đúng lên không chạy. Các bạn nào mà câu dây bằng tay thì cần làm hết sức cẩn thận và chắc chắn nhé, không là như mình đấy. Mình vẽ lại mạch cho đẹp lên quên mất con đèn led rồi =]].

+ Linh kiện.

  • x1 Lm358.
  • x1 Relay 3v hoặc 5v.
  • x1 Nút bấm.
  • x1 Biến trở 100k hoặc 20k các bạn à.
  • x1 Lm7805 – đây là con ổn áp 5v
  • x1 Transistor C1815.
  • x1 Điện trở Rsense 0.1 Ohm. còn này các bạn dùng lõi cáp annten tivi là đk.
  • x1 Điện trở 10k Ohm.
  • x2 Diode 1N4007
  • x2 Tụ hóa phân cực 50v 100uF. Con tụ 470uF các bạn có thể dùng bằng con 100uF.
  • x2 Đomino xanh loai 2 chân.
  • x5 Điện trở 1k Ohm.
TRUNG TÂM SỬA CHỮA ĐIỆN TỬ QUẢNG BÌNH
MR. XÔ - 0901.679.359 - 80 Võ Thị Sáu, Phường Quảng Thuận, tx Ba Đồn, tỉnh Quảng Bình
Sửa điện tử tại Quảng Bình

+ Sơ Qua Một Ít Nguyên Lý.

 Hinh 1

+  Tải có công suất lớn thì áp tại đây cũng tăng theo. Tải thấp thì áp tại đây cũng giảm xuống. Lm358 có chức năng khuếch đại điện áp tại R6 ” Mk đã đóng khung đỏ”, điện áp ở đây rất thấp, chỉ khoảng vài mV. Bạn nào có vôn kế xịn thì có thể đo thử như hình 2.

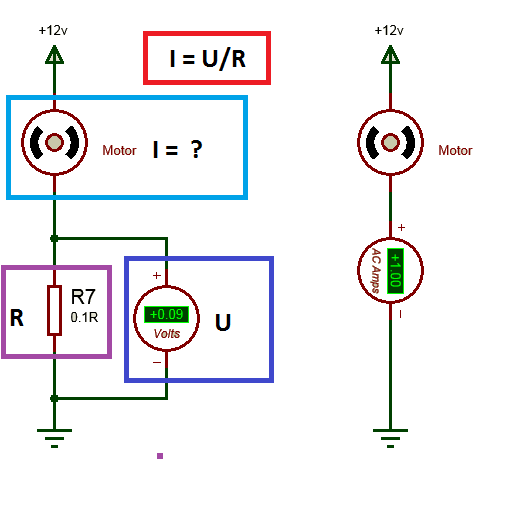

Hình 2

+  Với cách mắc 1 con điện trở có giá trị điện trở thấp. các bạn cũng có thể tự tính được dòng tiêu thụ của tải bằng công thức ” I = U/R ” hình 2 mình cũng vẽ rất chi tiết rồi.
+ Biến trở VR1 có chức năng tăng giảm độ nhạy của mạch
+ Điện trở R5 có chức năng giữ trạng thái củ relay. Khi tiếp điểm thường mở của relay đk đóng lại. Điện áp DƯƠNG từ nguồn sẽ đi qua điện trở R1 về chân B của C1815, khiến cho transistor luôn hoạt động, đồng thời RELAY cũng hoạt động theo.


+ Nút nhấn có tác dụng RESET lại mạch khi mạch ngắt đầu ra do quá dòng. Khi nút được nhấn, áp từ R5 sẽ đi hết về ÂM, khi đó transistor sẽ ngừng hoạt động. Đồng thời đầu ra được mở trở lại.

https://drive.google.com/drive/folders/1f268djPRUpJF_22WHIcZuxnWbVELT3cq

———————————————-
