+ Mạch Nguyên Lý.
- Mạch này thì quá là đơn giản rồi. ai cũng có thể làm đk.
- Sơ đồ mk vẽ nó đúng với linh kiện ngoài đời thật luôn nhé.
- Cái mạch sạc pin kia cũng không cần thiết nắm đâu.
- Với những bạn nào có tấm pin nhỏ, công suất dưới 1w thì làm theo sơ đồ không có mạch nạp pin TP4056 nhé. Các bạn nào có tấm pin điện áp trên 6v công suất lớn thì không lên làm mạch này. Vừa hại pin 3.7v lại còn ảnh hưởng tới pin mặt trời.
TRUNG TÂM SỬA CHỮA ĐIỆN TỬ QUẢNG BÌNH
MR. XÔ - 0901.679.359 - 80 Võ Thị Sáu, Phường Quảng Thuận, tx Ba Đồn, tỉnh Quảng Bình
+ Các Linh Kiện Cần Có.
- x1 transistor C1815
- x1 điện trở 10k. Các bạn dùng trở có giá trị từ 5k – 10k Ohm nhé.
- x1 đèn led 3v.
- x1 diode 1n4007.
- x1 pin 3.7v.
- x1 pin mặt trời có điện áp từ 3v – 6v nhé.
- x1 mạch nạp pin Tp4056. Không nhất thiết là phải có nhé.

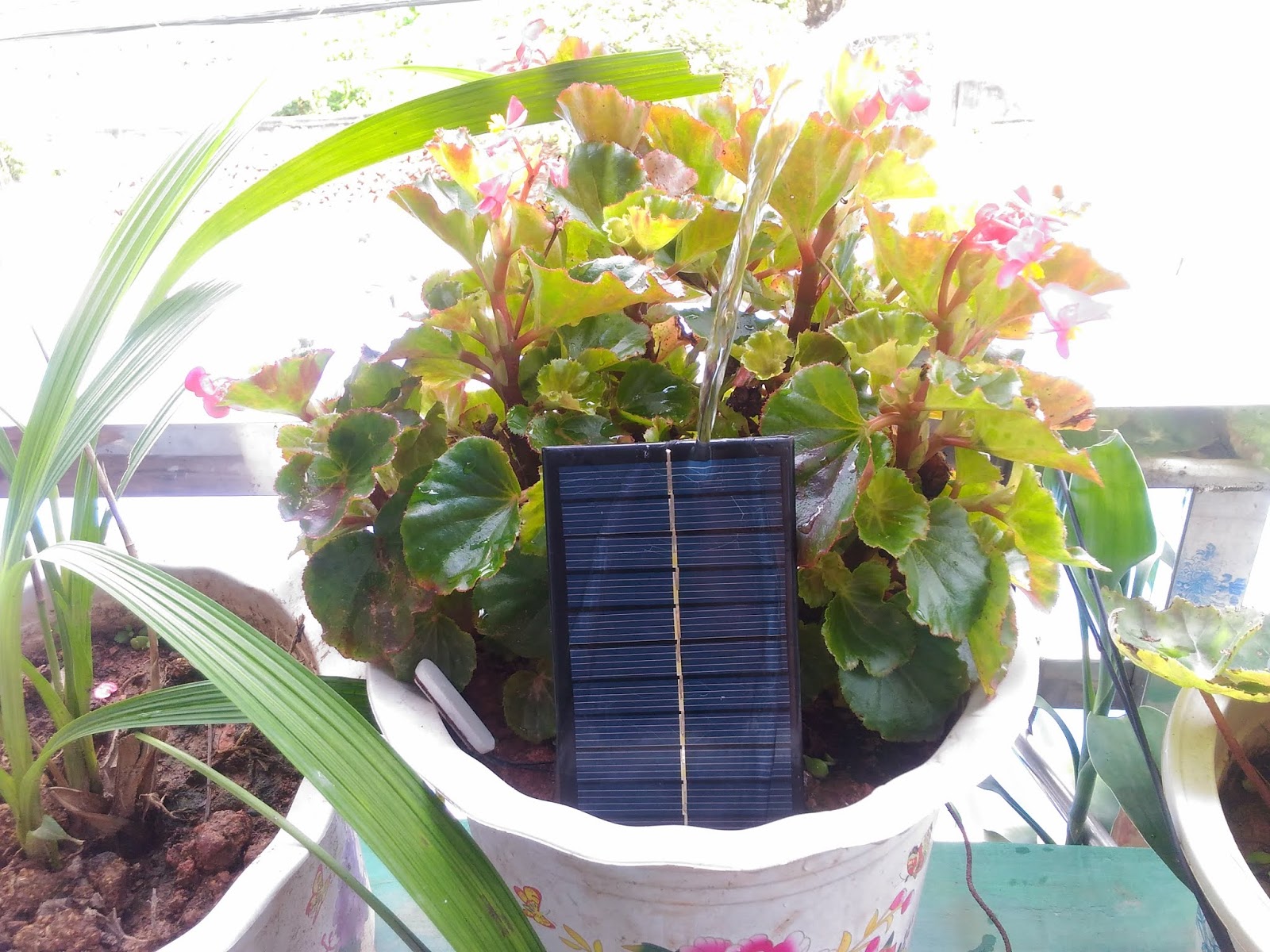

+ Một Số Hình Ảnh Sản Phẩm Của Mình.

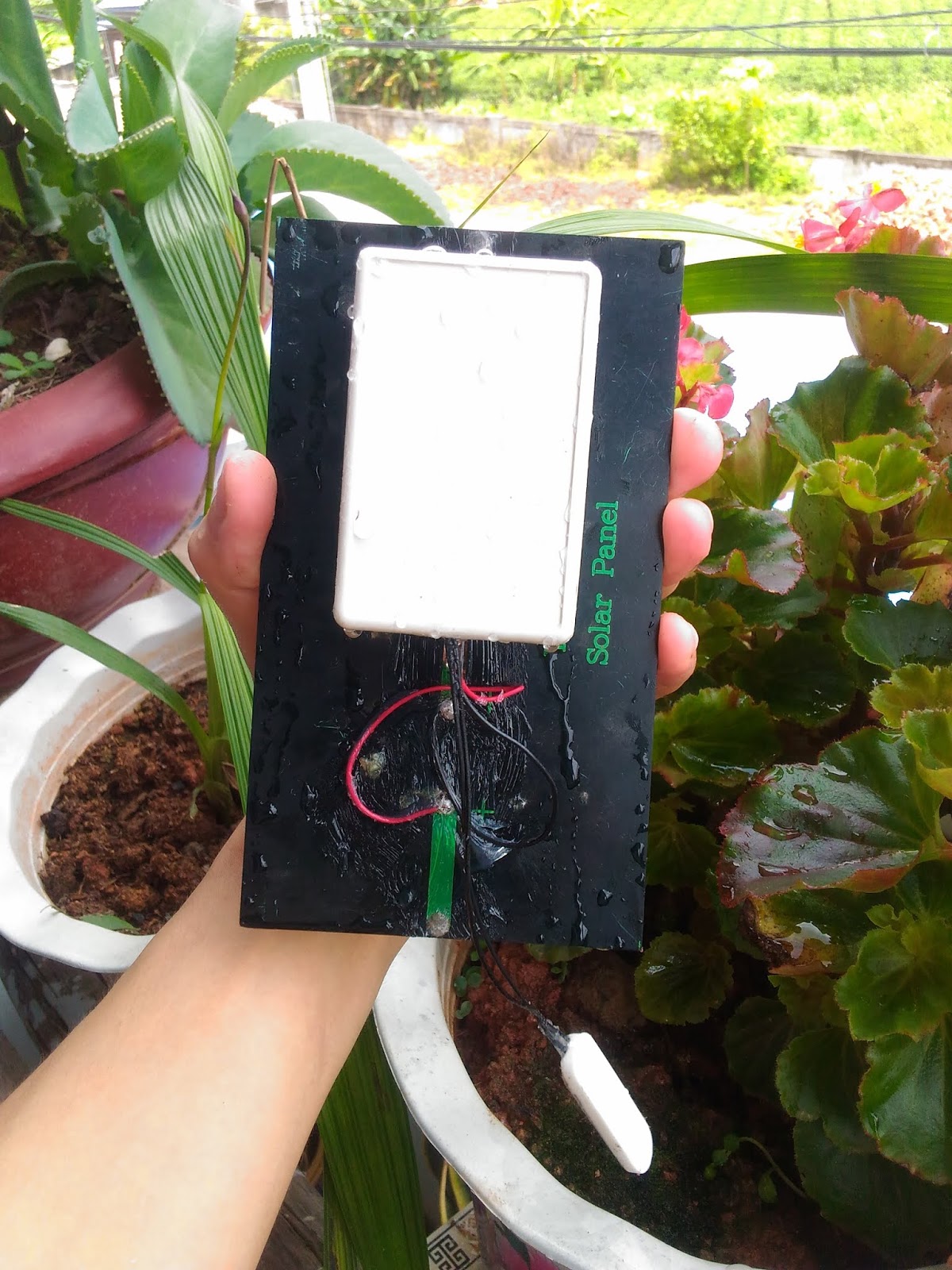

- Minh sử dụng 1 cái hộp nhự để đựng toàn bộ mạch, pin và mk bôi thêm keo silicon quanh miệng nắp để chống nước.
