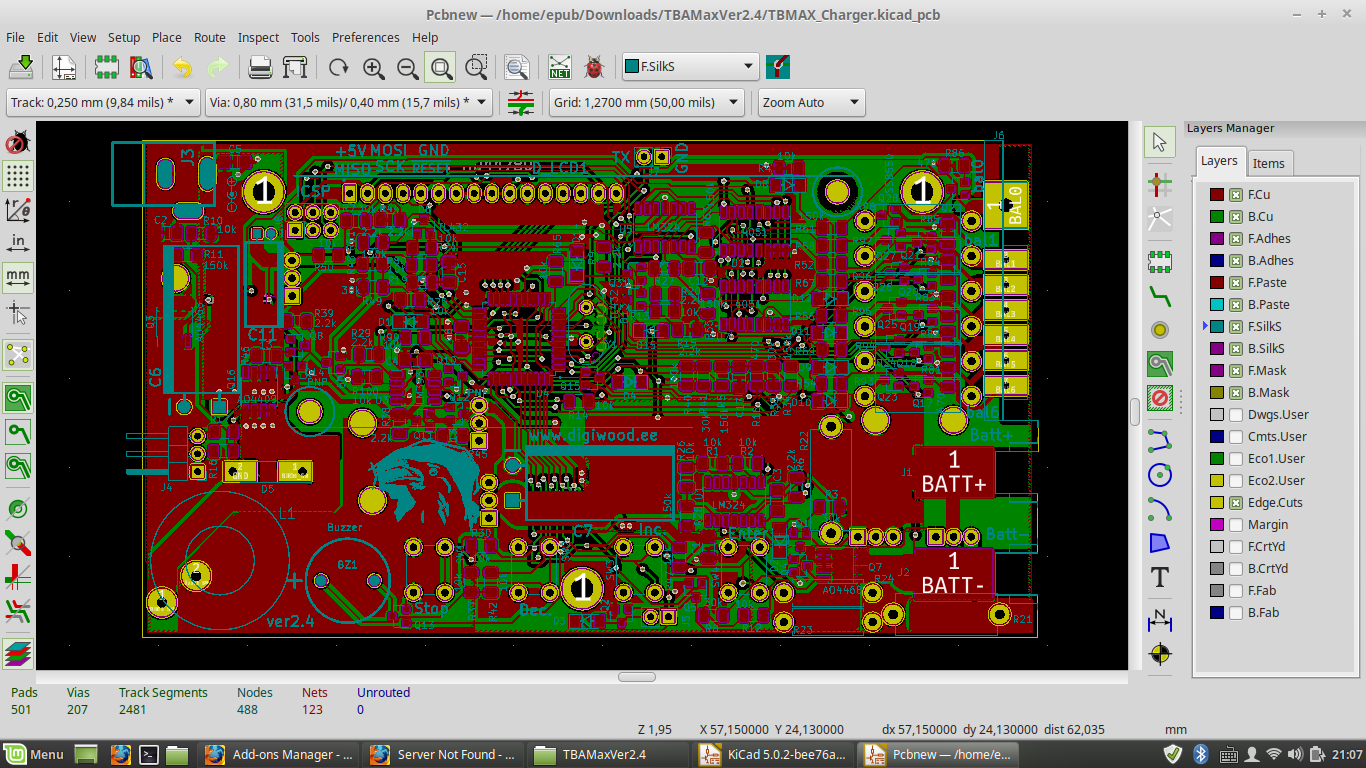

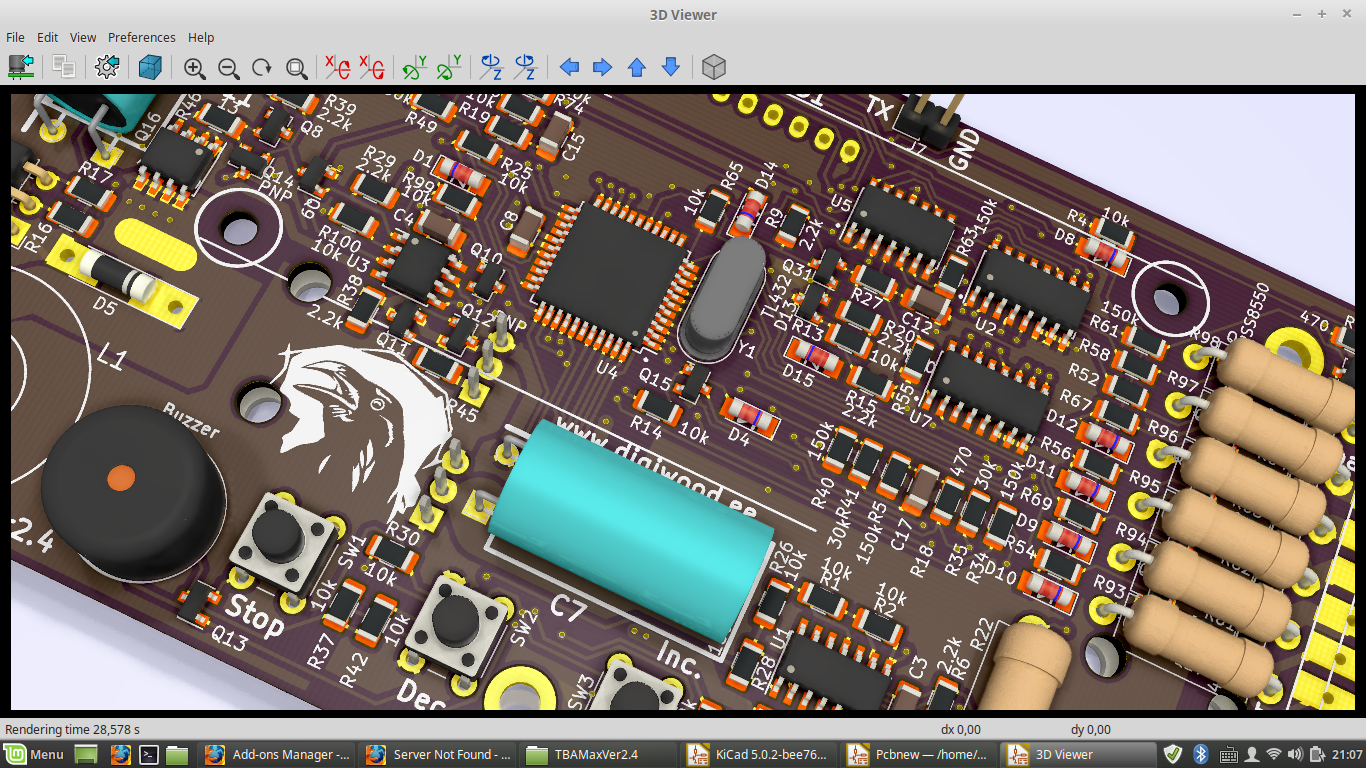

Đây là bản mạch của bộ sạc imax B6 nổi tiếng trên thị trường được vẽ lại bằng KiCAD 5.02 và chạy firmware tùy biến cheali-charger , hiện giờ hãng hết sản xuất model này và chuyển sang model cao cấp hơn. Bây giờ có mua thì toàn hàng nhái và chip xử lý họ thay bằng STMxxx rồi nên rất khó để tùy biến firmware.

Mình vô tình mua bộ sạc imax B6 mini thì thấy thiết kế nó hoàn toàn khác bản imax B6 thường này, công suất lớn hơn, đo được nội trở của battery (tuy nhiều lúc đo không chính xác), chip xử lý rất khác (MA84G564AD48) và hiếm nếu chip có hư cũng rất khó tìm mua ở VN để thay thế.

Các tính năng cơ bản:

  • Cân bằng điện áp cho 6 cells
  • Điện áp battery tối đa tới 26V
  • Cho phép dòng sạc tới 6A, tổng công suất giới hạn ở mức 50W
  • Dòng xả tới 2A, giới hạn ở mức 20W
  • Hỗ trợ điện áp đầu vào 11-24V (60W)

Các tính năng thêm:

  • Bảo vệ phân cực ngược đầu vào
  • Bảo vệ phân cực ngược đầu ra
  • Thêm tùy chọn đo nhiệt độ bên ngoài (cảm biến nhiệt độ được gắn lên Battery)
  • Kết nối tới PC để giám sát quá trình hoạt động (Sạc/Xả)
  • Khóa điện áp đầu vào (software)
  • Nạp Firmware dễ dàng qua socket nạp

TRUNG TÂM SỬA CHỮA ĐIỆN TỬ QUẢNG BÌNH
MR. XÔ - 0901.679.359 - 80 Võ Thị Sáu, Phường Quảng Thuận, tx Ba Đồn, tỉnh Quảng Bình
Sửa điện tử tại Quảng Bình

Mình có đặt dư vài Board, bạn nào muốn diy liên hệ mình nhé.

Nguồn:
http://www.digiwood.ee/2-uncategorised/9-tbmax-charger
